礦井水分鹽案例
來源：本站日期：2022-08-22 01:27:54 瀏覽：2629

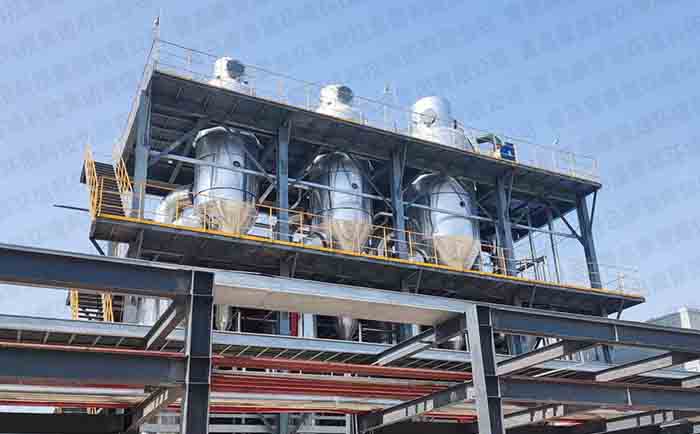

項目名稱：礦井水分鹽案例

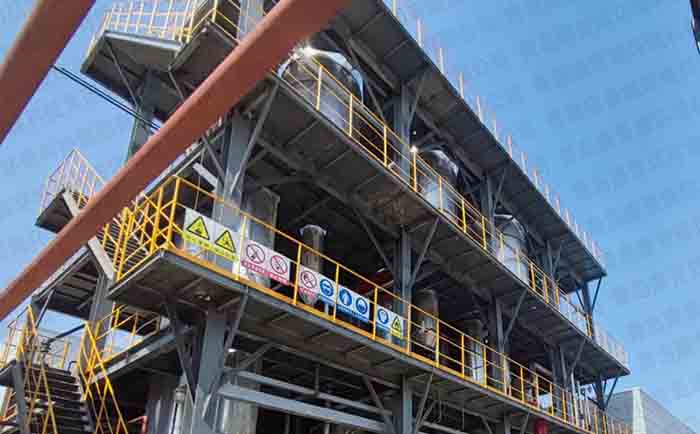

蒸發器類型：三效蒸發器
設備規格：蒸發量20t/h
礦井水分鹽三效蒸發器項目概述：
業主公司為煤礦開采企業，煤礦開采儲量大，開采條件優越，煤炭質量高，但煤炭開采時廢水處理量較大，康景輝針對業主要求，為業主設計了絮凝、反應、沉淀、過濾后，自流進入凈化水池，經過預處理+膜濃縮處理后進入礦井水分鹽三效蒸發器。
礦井水分鹽三效蒸發器工藝確定：
針對鄂爾多斯業主某煤礦礦井水經過絮凝、反應、沉淀、過濾后，自流進入凈化水池，經過預處理+膜濃縮處理后，淡水進入成品水外送水池。膜濃縮產生的濃水，進入蒸發結晶單元，產出合格的氯化鈉和硫酸鈉。介紹了整體工藝設計流程，項目的預算及運行成本。
礦井水分鹽三效蒸發工藝流程為：

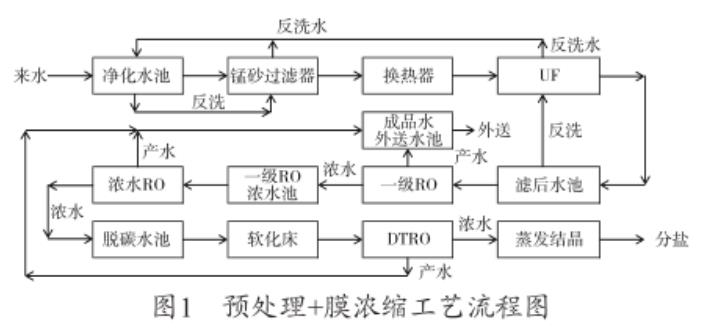

本項目分為預處理＋膜濃縮和蒸發結晶兩個工藝單元，礦井水經過絮凝、反應、沉淀、過濾后，自流進入凈化水池，經過預處理＋膜濃縮處理后，淡水進入成品水外送水池。膜濃縮產生的濃水，進入蒸發結晶單元，最終得到無水硫酸鈉產品，實現結晶分鹽，產出合格的氯化鈉和硫酸鈉。見工藝流程圖1:

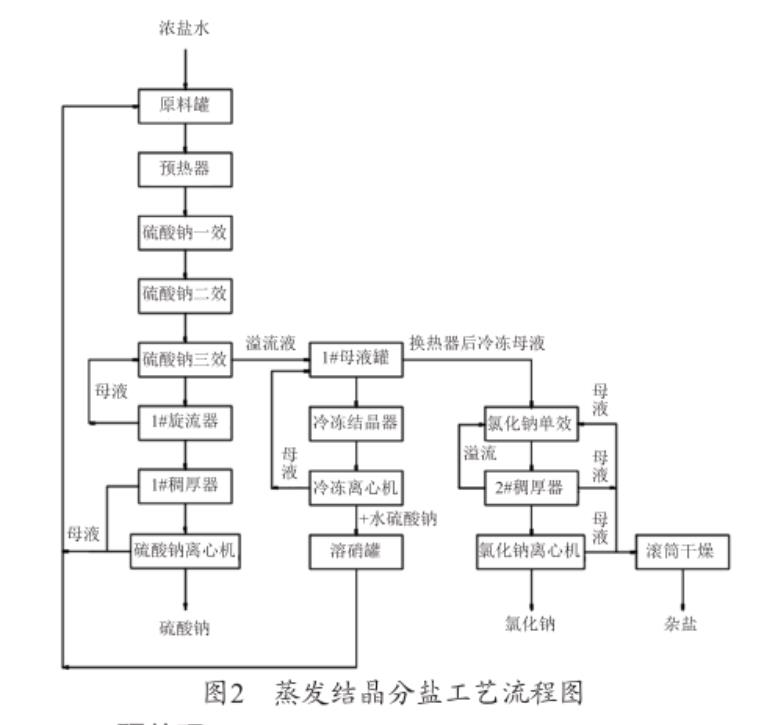

礦井水分鹽三效蒸發器蒸發結晶分鹽:
(1)硫酸鈉蒸發結晶工段
經預處理后由膜濃縮工段濃縮后的濃鹽水通過蒸發結晶上料泵依次進入乏汽預熱器、生蒸汽冷凝水預熱器，預熱后的物料依次進入一效、二效、三效蒸發系統，濃縮到一定程度后由硫酸鈉出料泵送至硫酸鈉稠厚器，進入硫酸鈉離心機分離得到硫酸鈉晶體，此工段最后的產品為工業級的硫酸鈉，離心分離母液返回到原料罐。
(2）硫酸鈉冷凍結晶工段
該工段是將由三效分離室溢流所得一次母液打入冷凍結晶器，結晶器采用連續冷卻結晶器，控制結品器內的冷凍溫度，將硫酸鈉蒸發器離心母液中的硫酸鈉盡可能全部以十水硫酸鈉的形式析出，使得剩余冷凍母液中的硫酸鈉的含量盡可能少。
離心后的十水硫酸鈉返回到原料罐，調整鹽硝的比例，冷凍母液進入氯化鈉蒸發器。
(3）氯化鈉蒸發結晶工段
該工段是將冷凍母液進行蒸發結晶，得到工業級的氯化鈉產品，該工段工藝采用的是氯化鈉單效強制循環蒸發器進行蒸發結晶濃縮工藝，飽和的氯化鈉溶液通過離心機分離得到合格的氯化鈉固體，離心母液到雜鹽處理工段進行處理。
(4）雜鹽處理工段
氯化鈉蒸發結晶工段產出的剩余母液中含有有機物和其他雜鹽，在雜鹽工段進行處理，處理工藝采用滾筒式干燥機，得到少量的雜鹽集中處理。
