硫酸鹽三效蒸發濃縮器案例
來源：本站日期：2019-08-15 01:23:25 瀏覽：3126
項目名稱：硫酸鹽三效蒸發濃縮器案例
蒸發器類型：三效蒸發濃縮器
設備規格：蒸發量4.2t/h
項目概述：
客戶公司是湖北鋰電行新材料科技有限公司，主要經營廢舊鋰離子電池的回收、再生利用與銷售，水質含硫酸鹽物料（鎳鈷錳硫酸鹽），客戶要求針對廢舊鋰電回收的含硫酸鹽物料（鎳鈷錳硫酸鹽），做蒸發濃縮處理，并將含硫酸鹽物料（鎳鈷錳硫酸鹽）中50%~55%的廢水返回生產線回用，實現了廢舊鋰電池回收行業含硫酸鹽物料（鎳鈷錳硫酸鹽）廢水的循環利用。
廢舊鋰電回收行業含硫酸鹽物料（鎳鈷錳硫酸鹽）廢水水質特點及工藝分析：
水質物料：主要是廢舊鋰電回收行業的含硫酸鹽物料（鎳鈷錳硫酸鹽）廢水，客戶要求針對含硫酸鹽物料（鎳鈷錳硫酸鹽），進行蒸發濃縮處理。
針對客戶的要求和水質物料特點，為避免鎳鈷錳硫酸鹽的過冷析出，我們設計高溫出料，整套三效蒸發濃縮系統設計為錯流工藝，一效采用降膜工藝將物料進行濃縮濃縮處理，濃度較高的后兩效采用強制循環蒸發工藝進行濃縮處理。
三效蒸發濃縮系統的工藝流程：
原液：含硫酸鹽物料（鎳鈷錳硫酸鹽）
首先進入預熱系統預熱。
進入預熱系統后，原液由一效加熱器的鮮蒸汽冷凝水預熱；
預熱后的物料按三效錯流的工藝，首先進入第一效。
進入一效蒸發器系統的物料，物料進入一效降膜加熱器的料箱，通過降膜循環泵泵送至降膜加熱器的頂部的布膜器，經過整流、布膜，料液均勻分布于每根換熱管的內表面，并且受重力自上而下流動。在流經加熱器的過程中，吸收蒸汽側的熱量，然后沸騰蒸發，蒸發后的濃縮液停留在降膜蒸發器的底部；
當第三效需要加料時，自控系統把一效的濃縮液送入第三效；物料在強制循環泵作用下在加熱室循環加熱，然后在分離器蒸發分離，沸騰蒸發的蒸汽上升，濃縮液停留在系統內；
當第二效需要加料時，自控系統通過轉料泵把三效的濃縮液送入第二效；
當第二效晶漿濃度達到設計值時排出分離器，得到濃縮液排出系統外。
三效蒸發濃縮器的自控系統：
整套三效蒸發濃縮器自控系統是通過PLC軟件控制，所有的輸出和輸入信號，系統操作都由配套的計算機完成。
自控系統配有安全操作系統，以防止生產過程中對可能會產生系統的損害和重要部件的損害，其主要功能如下：
1、遠程啟動，運行與設定參數，達到穩定蒸發狀態。
2、遠程自動清洗功能，在線自動清洗功能。保持傳熱系數，提高生產率。
3、自動報警系統，自動提示錯誤，自動停機，降低操作人員的要求和工作強度，同時也確保整套蒸發系統穩定、安全運行。
4、自動保護系統，液位的升高或降低達到警戒線時，系統自動進入保護狀態。
5、自控系統檢測設計位置的參數被記錄在系統報表，同時參數將連鎖、反饋調節、控制閥門開度、泵的啟停，判斷是否進料、出料，系統是否結垢，系統是否熱量損失較多。
6、通過配置的高清晰攝像頭，采集現場設備的實時運行情況，可以即時查看。

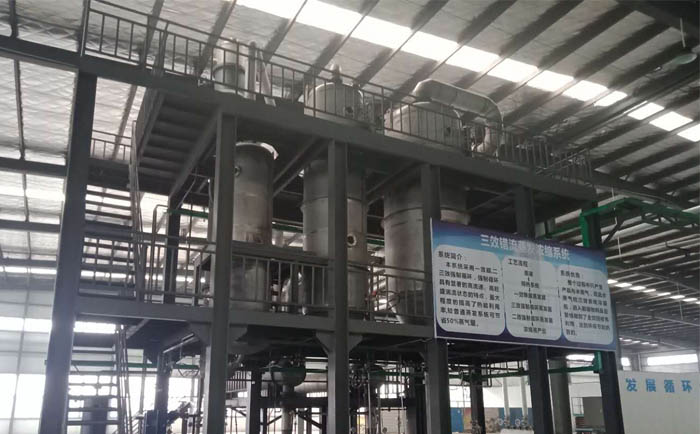

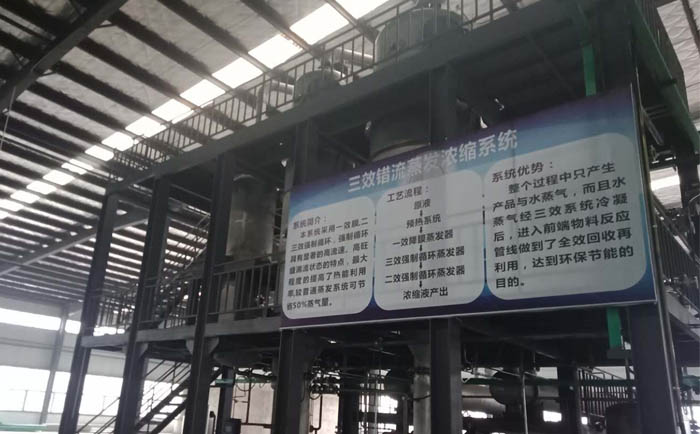

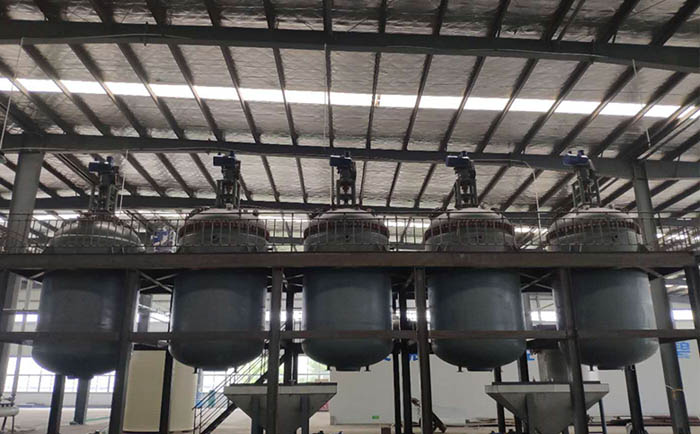

三效蒸發濃縮器案例實拍：
